GCAN-5032分布式EtherCAT遠程IO
- 品牌:
- GCAN廣成科技
- 型號:
- GCAN-5032
- 應用:
- （1）與分布式總線端子模塊相連接，構成一個完整的控制節點； （2）執行數據采集并以EtherCAT協議進行數據傳輸。
-
一、功能概述GCAN-5032 EtherCAT遠程IO模塊是我公司推出的基于EtherCAT總線自主研發的高性能總線通用遠程IO模塊，為用戶節約成本，簡化配線，提高系統可靠性，系統自帶16路DI和16路DO（輸出默認晶體管PNP型，可選NPN型；輸入可通過接線切換源/漏型）。采用GCAN-5032模塊，用戶可用于采集數字量輸入信號，并輸出數字量信號，此系列IO特別適用于現場點數多，信號種類多集中控制。GCAN-5032遠程IO模塊的過程映像區內的信息以字節陣列格式顯示。GCAN-5032遠程IO模塊支持自動組態，您無需在PC上設置參數。模塊的電源及總線接口集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞。采用DIN導軌的固定方式，可使其更容易集成到各種控制柜中。
二、設備參數沈陽廣成科技GCAN-5032 EtherCAT遠程IO模塊的設備參數包括：
（1）2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；（2）總線傳輸速率：100Mbps；（3）總線傳輸距離（站與站間距）：100m；（4）電源采用24V DC（-15%/+20%）；（5）電氣隔離為1500 Vrms；（6）數字量輸入通道數：16路；（7）數字量輸出通道數：16路；（8）數字量輸入、輸出通道：輸入可通過接線切換源/漏型；輸出默認晶體管PNP輸出，可選NPN輸出；（9）數字量輸入ON信號：電壓≥9V DC；輸入OFF信號：電壓≤5V DC；（10）PNP源型數字量輸出電壓為IO的工作電壓24V，輸出電流最大值為500mA（單通道）；300mA（通道同時輸出）；（11）NPN漏型數字量輸出電壓為IO的工作電壓24V，輸出電流最大值為500mA（單通道）；280mA（通道同時輸出）；（12）EMC抗干擾支持：模塊供電通道；（13）模塊供電通道：靜電接觸放電±4KV，靜電空氣放電±8KV，電快速瞬變脈沖群±2KV，雷擊（浪涌）±1KV；（14）工作溫度范圍：-40℃~+85℃；（15）尺寸：長115mm*寬100mm*高58mm。三、應用領域
沈陽廣成科技GCAN-5032 EtherCAT遠程IO模塊的設備應用領域包括：
（1）與分布式總線端子模塊相連接，構成一個完整的控制節點；
（2）執行數據采集并以EtherCAT協議進行數據傳輸。如果您需要詢價沈陽廣成科技GCAN-5032 EtherCAT遠程IO模塊或進行技術咨詢，可以加微信13019325660或撥打電話。
四、設備安裝與使用
1、設備外觀及尺寸

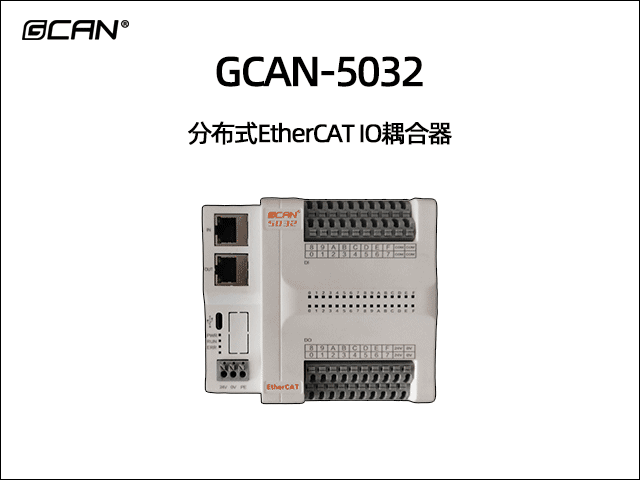

GCAN-5032外觀如圖所示，(長)115mm*(寬)100mm*(高)58mm。設備包含2個EtherCAT通信接口，一個USB-Type C接口，1個電源接口，2組I/O電源接口（電源內部已短接），4個DI的COM接口。USB接口可用來升級固件。

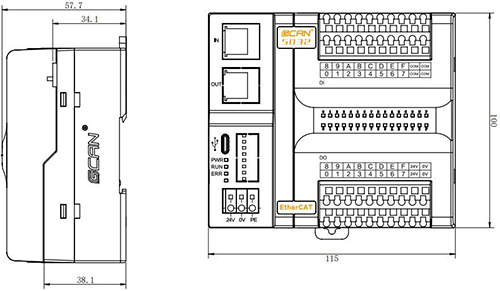

GCAN-5032模塊外觀尺寸圖
2、安裝拆卸方法
模塊的安裝方法：

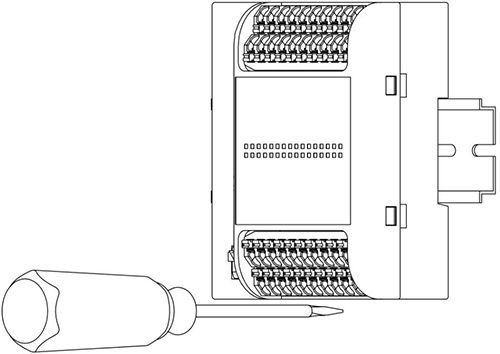

先將模塊下方的導軌卡扣用一字螺絲刀拉出；然后將模塊掛到DIN35導軌上，并使用一字螺絲刀將下方的導軌卡扣推進去鎖定，如圖所示：
GCAN-5032 Ethercat模塊安裝
模塊的拆卸方法：

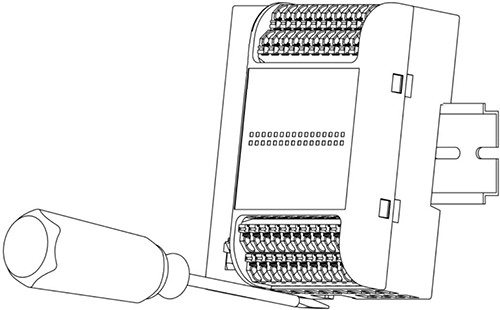

先將模塊下方的導軌卡扣用一字螺絲刀拉出；然后將模塊往外拉出與DIN35導軌形成一個角度，模塊即可往上拉出，如圖所示：
GCAN-5032 Ethercat模塊拆卸
3、接口定義及功能
GCAN-5032模塊集成2個EtherCAT通信接口，一個USB-Type C接口，1個電源接口，2組I/O電源接口（電源內部已短接），4個DI的COM接口。GCAN-4032模塊的EtherCAT通信接口、電源接口位置如圖所示，接口定義如表所示。

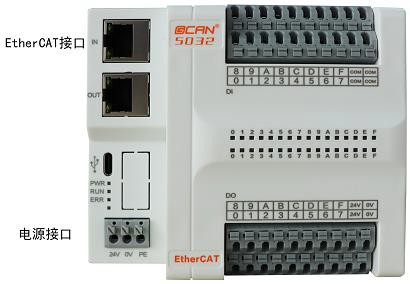

ethercat接口及電源接口位置

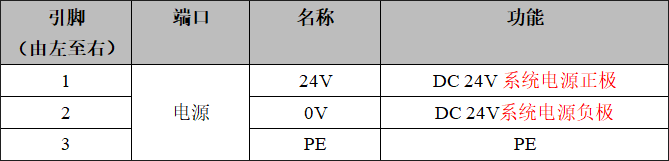

電源接口定義
（1）DO接口定義及接線方法
GCAN-5032 EtherCAT遠程IO模塊的主控模塊含有上下四排端子排，下方兩排端子排為DO端子排，分別為DO0~DO7，DO8~DOF共16個數字量輸出點，以及2組IO電源輸入（請任選1組IO工作電源接口接入24V即可，注意同時需要接入系統電源，系統電源詳見表，IO工作電源與系統電源彼此隔離），如圖所示。各個端子對應的序號及其含義如表所示。

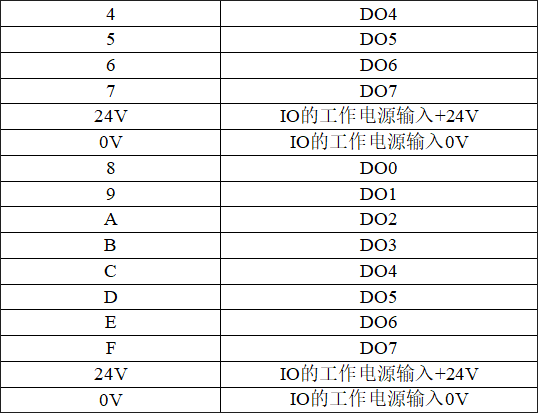

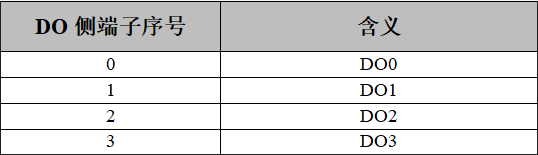

GCAN-5032 EtherCAT遠程IO模塊DO及IO電源接線端子定義
DO端子排有兩種接法：

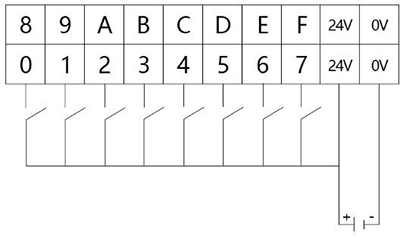

1.晶體管PNP輸出接線如圖所示：

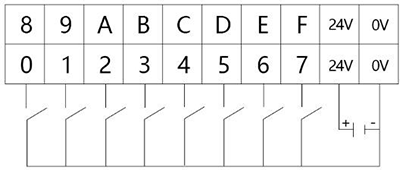

2.晶體管NPN輸出接線如圖所示：
（2）DI接口定義及接線方法

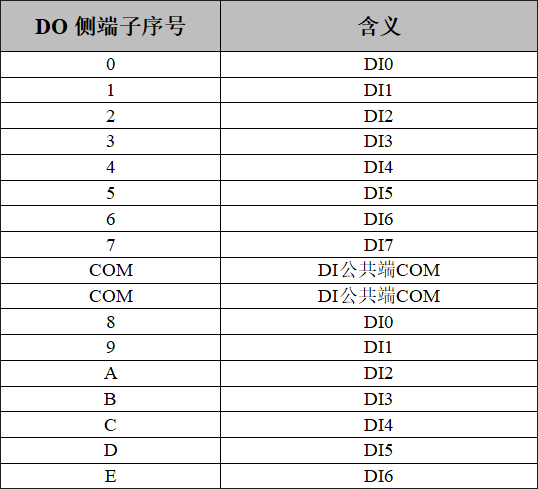

上方兩排端子為DI端子排，分別為DI0~DI7，DI8~DIF共16個數字量輸入點，以及4個DI的COM接口（4個COM口任意連接1個即可），如圖所示。各個端子對應的序號及其含義如表所示。
GCAN-5032 EtherCAT遠程IO模塊DI端子定義
DI端子排有兩種接法：

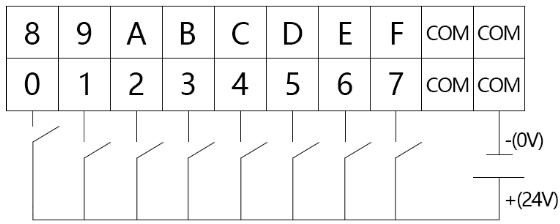

1.漏型輸入接線如圖所示：

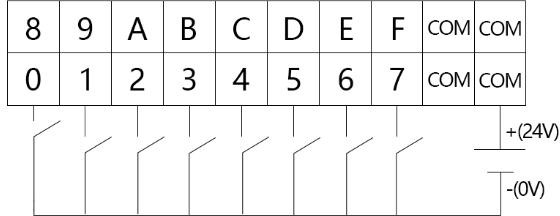

2.源型輸入接線如圖所示：
4、系統狀態指示燈及IO指示燈
GCAN-5032 EtherCAT遠程IO模塊有兩組指示燈，分別為系統狀態指示燈和IO指示燈。系統狀態指示燈具有1個PWR指示燈、1個SYS指示燈、1個RUN指示燈、1個ERR燈來指示設備的運行狀態。
GCAN-5032 EtherCAT遠程IO模塊指示燈

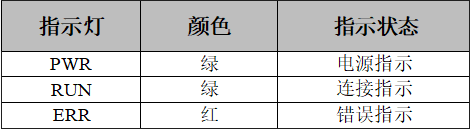

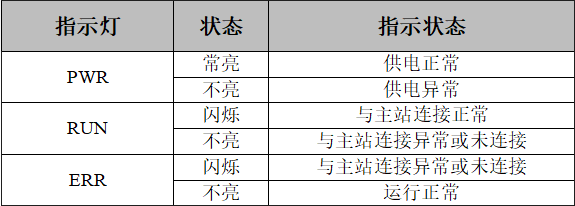

GCAN-5032 EtherCAT遠程IO模塊指示燈狀態
IO指示燈用來指示設備IO的運行狀態。
五、通信連接
GCAN-5032 EtherCAT遠程IO模塊使用Ethernet CAT5線纜（五類雙絞線）與EtherCAT主站以及其他從站設備相連接，GCAN-5032 EtherCAT遠程IO模塊配備有2個RJ45接口，可方便用戶將GCAN-5032 EtherCAT遠程IO模塊串入EtherCAT總線。

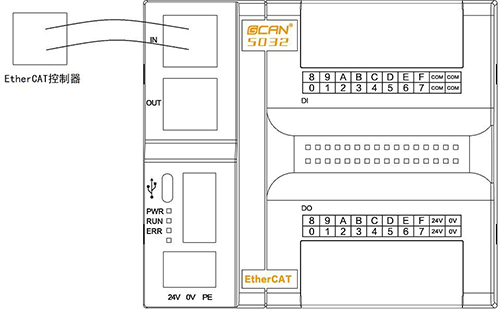

GCAN-5032 EtherCAT遠程IO模塊與EtherCAT控制器連接

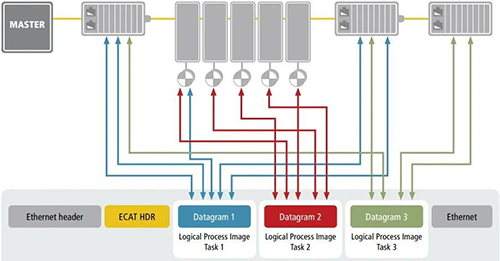

GCAN-5032 EtherCAT遠程IO模塊接入總線數據流

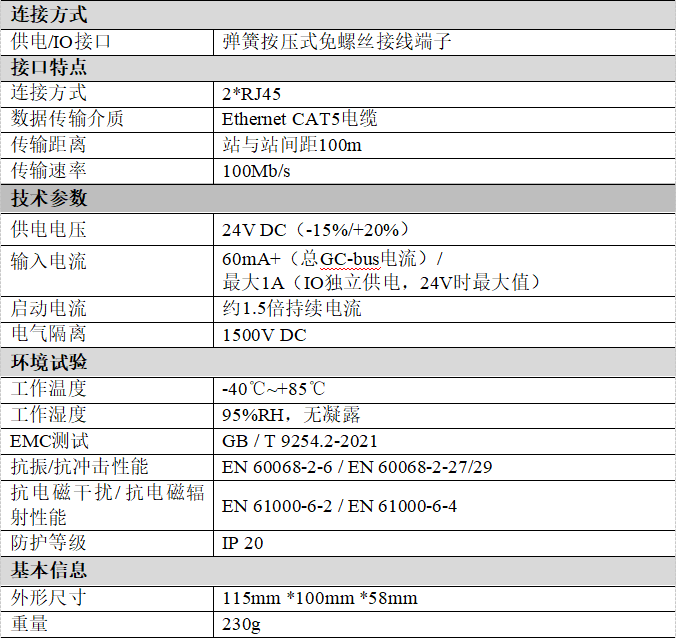

六、技術規格
-
沈陽廣成科技GCAN-5032 EtherCAT遠程IO模塊的設備參數包括：
（1）2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；
（2）總線傳輸速率：100Mbps；
（3）總線傳輸距離（站與站間距）：100m；
（4）電源采用24V DC（-15%/+20%）；
（5）電氣隔離為1500 Vrms；
（6）數字量輸入通道數：16路；
（7）數字量輸出通道數：16路；
（8）數字量輸入、輸出通道：輸入可通過接線切換源/漏型；輸出默認晶體管PNP輸出，可選NPN輸出；
（9）數字量輸入ON信號：電壓≥9V DC；輸入OFF信號：電壓≤5V DC；
（10）PNP源型數字量輸出電壓為IO的工作電壓24V，輸出電流最大值為500mA（單通道）；300mA（通道同時輸出）；
（11）NPN漏型數字量輸出電壓為IO的工作電壓24V，輸出電流最大值為500mA（單通道）；280mA（通道同時輸出）；
（12）EMC抗干擾支持：模塊供電通道；
（13）模塊供電通道：靜電接觸放電±4KV，靜電空氣放電±8KV，電快速瞬變脈沖群±2KV，雷擊（浪涌）±1KV；
（14）工作溫度范圍：-40℃~+85℃；
（15）尺寸：長115mm*寬100mm*高58mm。- GCAN-PLC產品功能及應用視頻：
